从电子电路、电子零件/材料到机电一体化/电化学,可覆盖广泛领域的频率特性测量。具备各领域所需的性能/功能,提供再现性高的测量数据,推进测量作业的效率提升。FRA51615采纳本公司FRA在用客户的意见,在各个细节之处追求使用便利性,是NF FRA的最新之作。
从 10 μHz 的低频到 15 MHz 实现全覆盖。分辨率也提高到 10 μHz 。支持电化学阻抗测试所需的超低频。
通过数字傅立叶计算方法与自校准功能,随时进行高精度测试。与原来型号相比,增益 / 相位的准确度均有所提升。
通过高分辨率 A/D 转换器和对每个测试频率点分别进行量程优化的自动切换量程功能,确保较大的动态量程。对于测试过程中发生的变化,也能准确地测试出来。
振荡器输出(OSC)与 2 个分析输入(CH1/ CH2)在机壳与端子间相互被隔离,额定绝缘为 600V CATⅡ 或 300V CATⅢ。
高压电需求增大的逆变器和 PFC 回路等以电源回路的环路 / 增益测试为首,其应用范围越来越大。
追随输入信号的电平,设定最佳量程后再进行测试。如检测到超出量程的噪声,则自动设定大的量程进行重新测试。测试数据成为未出现量程饱和的数据。为消除随着量程变化而出现的测试值不连续,也可选择固定量程。
支持最高 20,000 点的高密度测试,仅针对测试数据急剧变化的区间,自动提高频率密度进行测试。
为防止被测试系统的饱和或破损,对振荡器的电平进行控制,以使被测试系统的振幅水平保持稳定。
消除噪声影响进行测试的数据积分功能。重复测试期间按循环数或时间进行设定。
为减轻由于频率改变时的瞬态响应而引起的误差,将时间延时至测试开始的功能。还追加了仅在扫描或开始当场测试时,将时间延时至测试开始的功能。
在测试数据的时间区域里进行微分/二次微分/积分/二次积分的功能。对于来自加速度传感器和激光多普勒振动计的信号,在扫描的同时进行运算,变换成位移/速度/加速度并显示。

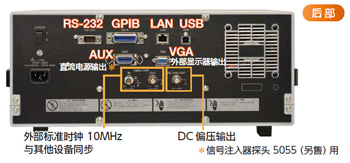

另外,在背面配备了 VGA 连接器作为外部显示器。关于其他输出连接器等,请参阅右侧的背面照片。

对于设定存储的内容,按照编号顺序读出并扫描测试的功能。对于一个扫描,可将频率范围最多分割成 20 个部分,在各自的频率范围内分别按不同的振幅、积分设定等进行测试。滤波器和压电元件等想要高密度地测试特定的频率范围时,多层陶瓷电容器(MLCC)、电感器和变压器等具有偏压依存性的零部件的测试等较为方便。

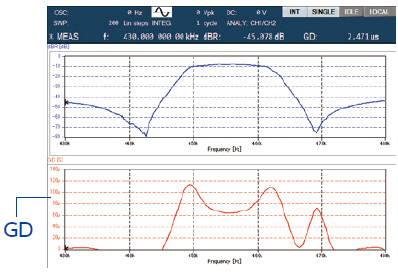

可显示用于滤波器等电子电路波形再现性评价的群延时(GD: Group Delay,用 角频率对输入输出间的相位进行微分)。

在振荡器输出信号的相位为 0°时改变频率。由此,从频率扫描开始到结束期间的直流成分变为零,在电池的阻抗测试中,充放电状态不发生变化。另外,在高通滤波器(HPF)的频率特性测试中,不会由于直流而产生瞬态响应。
假定测试信号是由正弦波和锯齿波(电位变动波形)构成的,分别测出正弦波与锯齿波各自的大小与相位。消除由于电池等充放电造成的电位变化的影响。

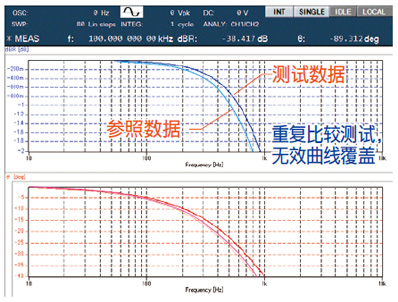

可选择在 1 个画面上显示 1 个图表的“SINGLE”和上下显示2 个图表的“SPLIT”。

按 0°、180°、360°不折回地连续显示相位。还可显示超过 ±360°的相位。

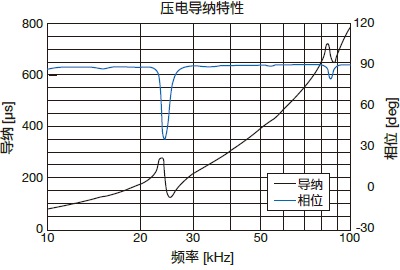

可对压电驱动器等使用的压电元件的电气共振特性进行高精度测试。FRA51615 与 FFT 分析仪等不同,可细緻的对特定频率范围进行分辨,拥有高相位精度,可得详细得知共振点附近的特性。

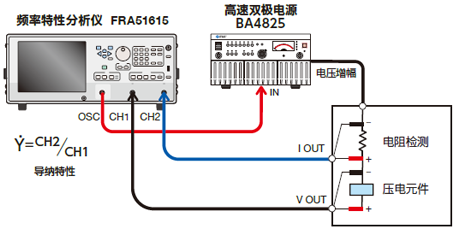

与双极电源组合的情况下,不仅小振幅特性,大振幅特性(实际驱动电压的特性)的测试成為可能

进行实际驱动状态的 DC-DC 转换器的环路增益特性测试,通过对相位裕度·增益裕度对迴路稳定性的定量进行评价。依靠 600V CAT Ⅱ / 300V CAT Ⅲ,非绝缘型 PFC 迴路可以直接与商用电源连接进行测试。半岛体育 半岛官网半岛体育 半岛官网
